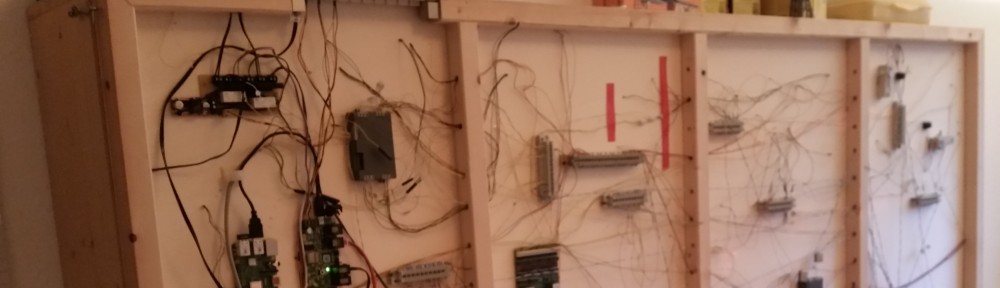

Nach erfolgreicher Trockenübung habe ich nun meine ganzen Steuermodule (nur sprichwörtlich) ins Wasser geworfen…Ich habe sie unter der Modellbahnplatte montiert und erfolgreich in Betrieb genommen. Und siehe da…es funktioniert ganz passabel 🙂

Der geneigte Leser wird die Module wiedererkennen:

(1) MoBaUm – (2) Raspi mit RocRail
(3) GBMBoost – (4) BiDiB-S88-Bridge – (5) S88-N

(6) Besonders stolz bin ich auf mein neues Panel (sprich „Pännel“), welches ich in den Rahmen integriert habe und welches die Steuertasten aufnimmt. Zur Zeit sind drei Tasten bereits in Betrieb:
a) Umschalter Fleischmann/GBMBoost
b) Start/Stop Raspi
c) Start/Stop RocRail-Server-Task

Man sieht: es ist noch reichlich Reserve eingeplant. Außerdem gut zu sehen: der Anschluss der „LokMaus“ am Panel.

Erste Erfahrungen haben gezeigt, dass es sinnvoll ist, den Step-Down-Regler (siehe Masterplan), der den Raspi mit Strom versorgt, ebenfalls schaltbar zu machen. Aktuell fährt der Raspi immer sofort hoch und das auch, wenn er gar nicht benötigt wird, weil ich nur mal eben mit der Lokmaus ein paar Züge manuell umrangieren will. Kommt also als nächsten ´dran 🙂

Inzwischen ist im „Labor“ auch schon der nächste Baustein gereift: Der „LightControl“ von fichtelbahn.de welcher in Zukunft 32 LED, 16 Lampen, 8 Taster und 4 Servomotoren steuern wird (ich will nämlich Stück für Stück meine Straßenbeleuchtung auf LED umstellen und noch so einiges mehr…). Lightcontrol ist eine vollwertige BiDiB-Baugruppe und wird über RocRail programmiert. Unter anderem soll damit ein Servo angesteuert werden, der die Klappbrücke zum Rangierbahnhof automatisiert. Es bleibt also spannend…
