MoBa: Trockenübung erfolgreich…(TB): gemäß Masterplan habe ich nun alle Komponenten fertig gestellt und getestet. Für die Stromversorgung des Raspberry Pi 2 habe den MoBaUm noch um einen Schaltregler erweitert……damit ich stabile 5V mit 2A zur Verfügung habe. Mein erster Versuch, diese 5V von   der BiDiB-S88-Bridge abzugreifen, hat nicht funktioniert, da der BiDiB-Bus zu wenig Power hatte. Ich habe einen Schaltregler verwendet, weil der – im Gegensatz zu einem Spannungsregler – kaum Wärme erzeugt (immerhin würden sonst an einem Spannungsregler fast 10V abfallen und als Hitze „verbraten“ werden). Solche Schaltregler findet man bei eBay unter dem Begriff „step-down-Wandler“ für unglaubliche 2,- Euro. 🙂

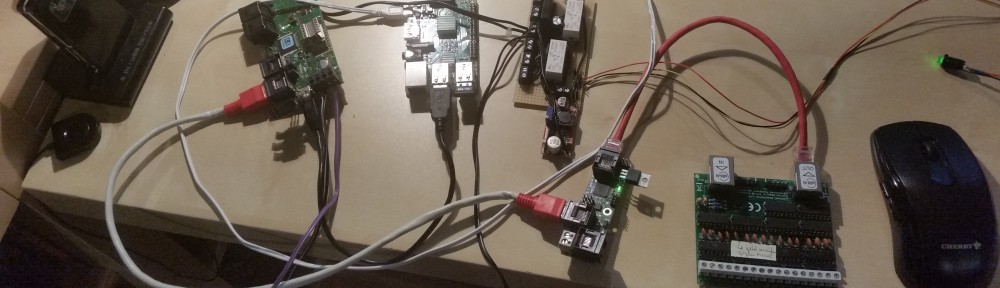

Nachdem das geklärt war, habe ich, wie man sehen kann, alle Module ein letztes Mal im Verbund getestet –> erfolgreich 🙂 Jetzt steht noch die Erweiterung des Raspberry Pi um die RocRail-Tasten-Steuerung an und dann kann das Ganze bei Gelegenheit unter die Eisenbahnplatte montiert werden. In der finalen Trockenübung jedenfalls ist die kleine BR365 schon völlig autonom mittels RocRail und Smartphone-Steuerung unterwegs 🙂

P.S. im Hintergrund der Diesellok sehr gut zu sehen: Das Panel, welches in den Rahmen der MoBa-Platte eingelassen wird, und welches dann die Schalter aufnimmt, mit der die Steuerung gestartet und gestoppt wird. Auch schon zu erkennen: 2 RJ45-Buchsen, an denen man später die Lokmäuse für den halbautomatischen Betrieb anschließen kann….
