Die Arbeiten an der Volldigitalisierung meiner Modelleisenbahn gehen weiter 🙂 heute habe ich den hier bereits erwähnten Umschalter gebaut.Der MoBaUm ist bei mir nötig, da ich auf Knopfdruck zwischen den beiden digitalen Systemen Fleischmann TwinCenter und RaspberryPi umschalten möchte.

Wie man auf dem Schnellentwurf sehen kann, habe ich mich inzwischen auch gegen die srcpd-Lösung entschieden, d.h. mein Raspi wird zukünftig nur den RocRail-Server beherbergen, die DCC-Steuerung und die Rückmelder werden an einen schnelleren und besseren (da eigenständen) „Server“ angeschlossen. Dazu habe ich mich nach langer Wissensanreicherung entschieden 🙂

Was ich nun in Zukunft mache (GBMBoost mit BiDiB und Railcom, dazu BiDiB-S88-Bridge) werde ich später in einem ausführlichen Beitrag berichten…

Zunächst aber sollte der Umschalter her. Warum? Nun um:

1. das Fleischmann TwinCenter weiterhin für manuelle Steuerung und vor allem zur CV-Programmierung mittels Programmiergleis zu benutzen und
2. schnell die neu entstehende GBMBoost-RaspberryPi-Umgebung zum Testen an die Anlage anzuschließen.

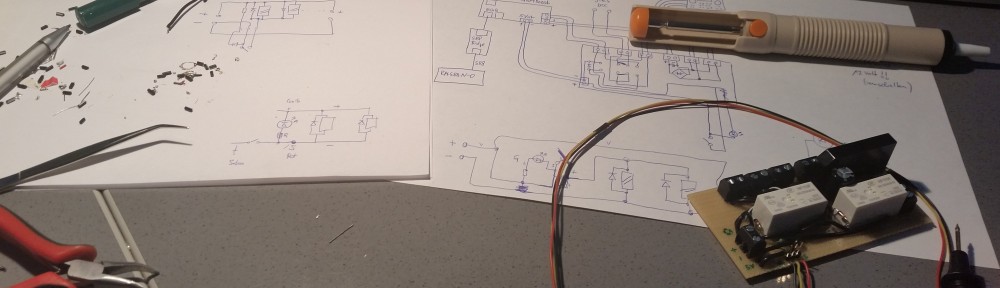

Hier ist er:

Bei der Gelegenheit habe ich dann auch gleich noch die 12V Wechselspannung vom Fahrtrafo für den GBMBoost gleichgerichtet und die 5V Betriebsspannung für den Raspi „durchgeschaltet“ 🙂 (ich zapfe sie illegal am der S88-Bridge ab, da diese über einen 7805 Spannungsstabilisator verfügt und ich mit meiner kleinen Anlage und den max. im Automatikbetrieb fahrenden 7 Zügen keine 4 Ampere brauche).
